1、適用范圍：

     適用于消防軟卷盤與消防水槍噴射試驗,其設計、制造參照GB15090-2005《消防軟管卷盤》、GB8181-2005《防水槍性能要求和試驗方法》標準，采用計算機自動控制，自動采集試驗數據，壓力控制精確，自動生成格式化報告。整體設計合理，維修保養方便快捷；自動恒壓，輕微滲漏自動補充恒定壓力；高壓管路超數倍制作，經久耐用。

   工作壓力0.20Mpa~4.0Mpa，流量不大于16L/S；

此臺儀器只含消防軟管卷盤噴射測試、消防水槍噴射測試與流量測試；

2、符合標準：

2.1符合GB15090-2005《消防軟管卷盤》第6.1節噴射測試；

2.2符合GB8181-2005《消防水槍》第6.1節噴射測試與流量測試。

3、主要技術參數：

3.1適用工件：消防水槍DN65mm、DN50mm、DN40mm（中壓水槍）以及進口外螺紋M39*2（高壓水槍）；軟管卷盤：公稱直徑為19mm；

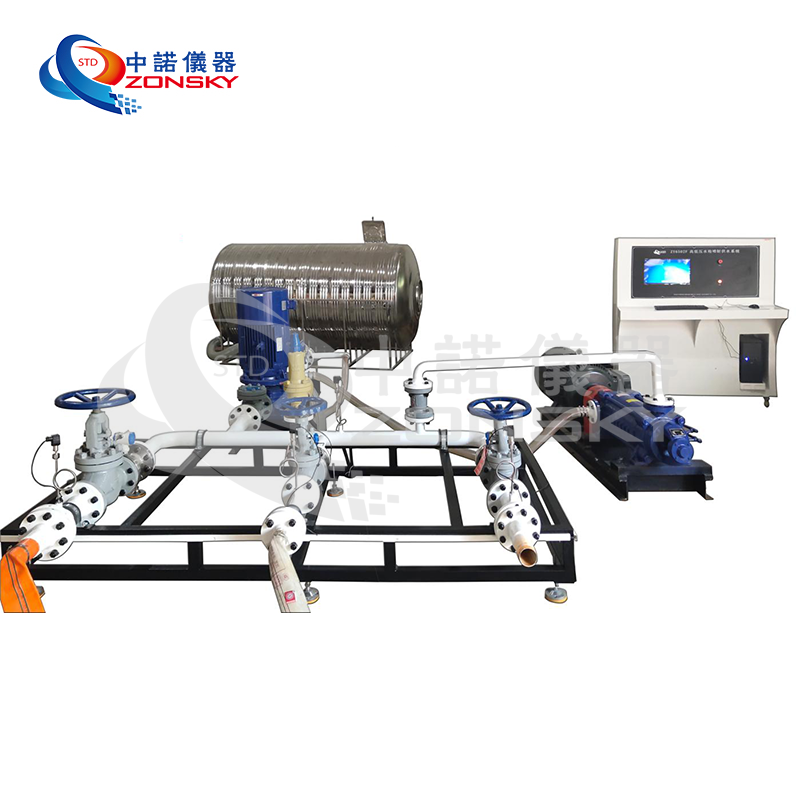

3.2主要配置：由儲水罐、高壓管路、噴射裝置及計算機集成控制柜；

3.3試驗介質：水；

3.4低壓泵：0~0.7Mpa、流量100m³/H；

3.5壓力范圍：0~4.0Mpa；

3.6高壓泵：0.5~4.5Mpa、流量12.5m³/H；

3.7壓力采集精度：±0.05MPa；
3.8壓力傳感方式：電流變送器方式；
3.9變頻器調頻范圍：0～50Hz；30/55KW變頻調速；

3.10高壓供水系統：

3.10.1系統組成：由截止閥、過濾閥、低壓水泵、多級壓力泵、止回閥、安全釋放閥、液壓傳感器、調節閥以及DN100/DN65/DN50/DN40管道組成；

3.10.2低壓離心泵

3.10.2.1壓力：0~0.7Mpa；

3.10.2.2流量93m³/H；

3.10.2.3功率：30kw；

3.10.2.4變頻器：30kw，由計算機執行控制。

3.10.3 D型多級高壓泵：

3.10.3.1壓力：0.5~4.5Mpa；

3.10.3.2流量12.5m³/H；

3.10.3.3功率：55kw；

3.10.3.4變頻器：55kw，由計算機執行控;

3.104過濾器：DN100，過濾網10~30目 ;

3.10.5截止閥：DN100;

3.10.6止回閥：兩個，防止壓力回流；

3.10.7安全釋放閥:DN80 當壓力超過試驗值后而釋放，起到安全保護作用；

3.11儲水罐：直徑2.1m*1800m；

3.12帶噴射裝置二套；見圖2和圖3

3.12.1噴射仰角：30°±2°；

3.12.2噴槍口中心到地面高度：1±0.05m；

3.12.3風速小于2m/s室外，作順風方向噴射試驗。噴射場地需要長37.5m以上。

3.13電源：AC380V,功率：90KW；

3.14控制箱：1200*750mm*1400mm。

3.15使用空間：10m*6m（如增加消防室內栓和室外栓，使用空間為20m*6）

3.16噴射空間：設在室外，需具備38米長度的空間，風速不2m/S。

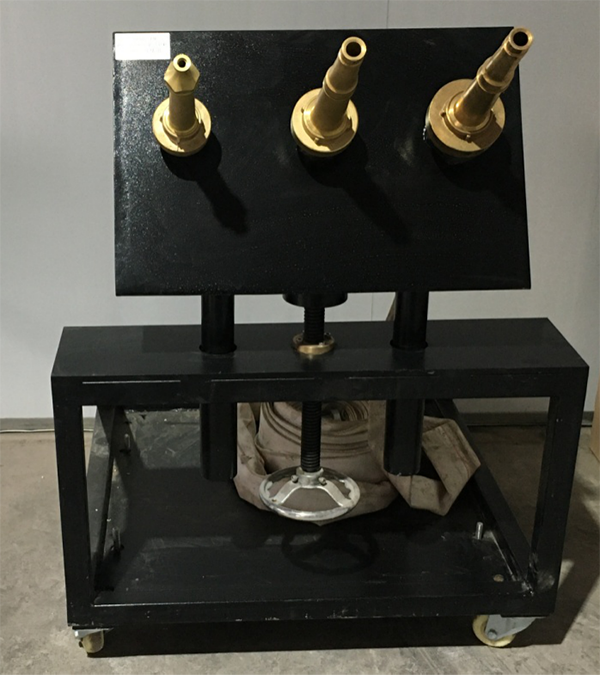

圖2、消防槍噴射裝置

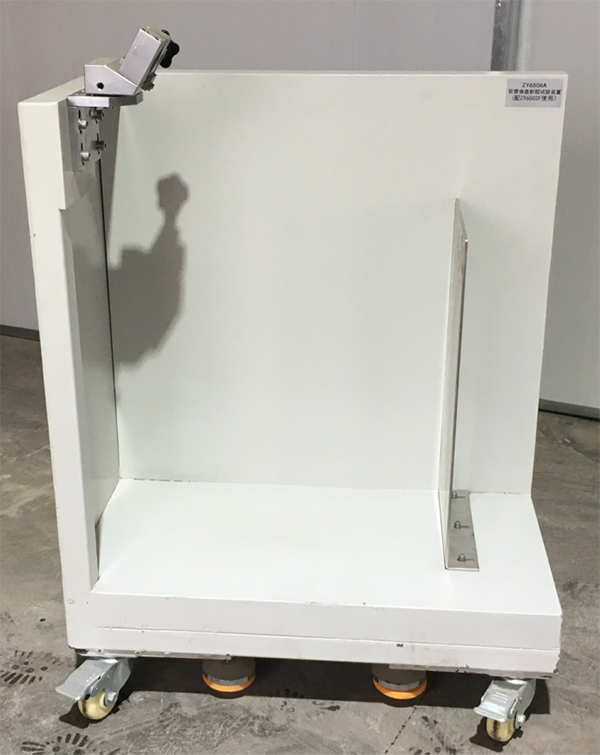

圖3、消防軟管卷盤噴射裝置
